En la carrera por alimentar la infraestructura de la inteligencia artificial y el procesamiento masivo de datos, la industria no se está quedando sin recursos, sino buscando alternativas más eficientes. El cobre, metal fundamental que hasta ahora ha sostenido la arquitectura de internet, ha comenzado a mostrar sus límites técnicos.
Una instalación típica de 100 megavatios (MW) consume alrededor de 400 toneladas de cobre. La mayor parte se destina al cableado eléctrico y a los sistemas de enfriamiento. Sin embargo, decenas de toneladas se concentran en el interior de los servidores y en la red de cables que interconecta las unidades de procesamiento (GPU y CPU). Es precisamente en ese laberinto de conexiones internas donde se busca dar un salto tecnológico crucial: reemplazar los electrones por fotones.
De los cables de cobre a la fibra óptica interna

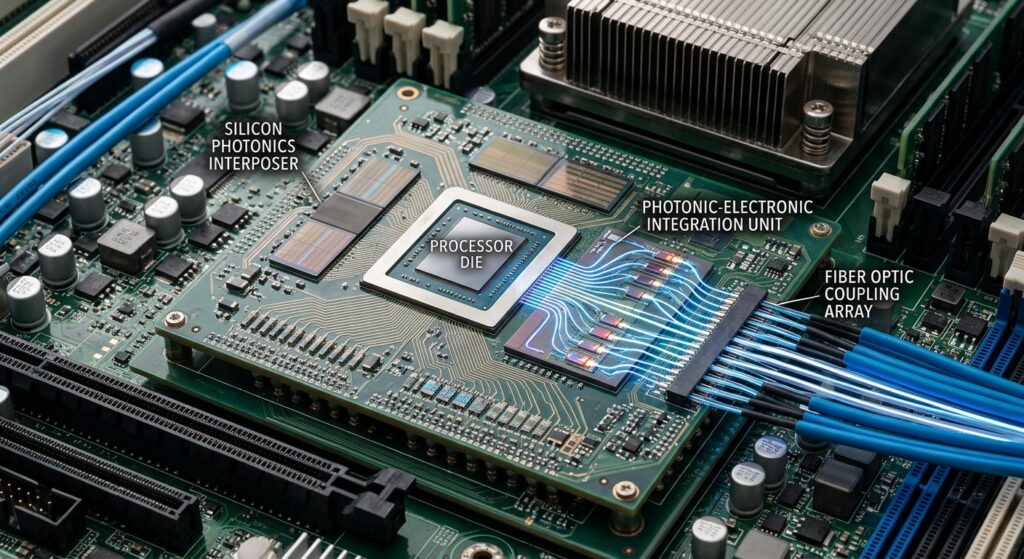

Aunque la fibra óptica lleva décadas utilizándose para transmitir datos a larga distancia, el desafío actual consiste en llevar esta tecnología al corazón de los servidores. Esta disciplina, conocida como fotónica de silicio, integra componentes ópticos y eléctricos directamente en las estructuras microelectrónicas.
La ventaja clave de la luz radica en su eficiencia física: a diferencia de la corriente eléctrica, la transmisión fotónica casi no genera calor por resistencia. Esto se traduce en dos grandes beneficios:
- Ahorro energético drástico: Al reducir la temperatura de los componentes, la energía necesaria para refrigerar las instalaciones disminuye de forma significativa.
- Mayor capacidad de transferencia: La tecnología permite enviar múltiples flujos de información a través de un solo canal sin saturar la red.
El respaldo de gigantes tecnológicos como Nvidia ha acelerado este cambio de paradigma. La transición ya no es un experimento de laboratorio, sino un proceso de escalabilidad industrial en marcha.
Desafíos técnicos: costos, calor y cadena de suministro
A pesar de sus ventajas evidentes, la transición completa hacia la fotónica enfrenta importantes obstáculos operacionales:
- Cadenas de producción fragmentadas: La fabricación de dispositivos ópticos implica integrar procesos de distintas ramas de la ingeniería. Actualmente, etapas críticas como el empaquetado final se concentran de forma masiva en regiones específicas como Taiwán, lo que complica la logística y eleva los costos iniciales.
- Sensibilidad a la temperatura: Aunque las conexiones fotónicas reducen el calor general, el entorno de un centro de datos sigue alcanzando temperaturas elevadas debido a otros componentes. Los elementos ópticos son sumamente sensibles al calor, lo que exige un control térmico estricto para garantizar su durabilidad.
- Reorganización del talento técnico: La instalación y mantenimiento de redes ópticas requieren nuevas metodologías de trabajo. Por ejemplo, los cables de fibra no admiten curvaturas cerradas ni el manejo rudo del cableado de cobre convencional.
El futuro: procesamiento 100% óptico y reciclaje tecnológico
El objetivo a largo plazo de firmas de arquitectura informática como Resolight.ai es evitar la constante conversión de señales de fotones a electrones. Al mantener los datos exclusivamente en el dominio óptico —desde los chips hasta los conmutadores de red— se lograría un nivel de eficiencia energética sin precedentes.
Mientras esa infraestructura totalmente fotónica se concreta, la industria aprovecha soluciones ingeniosas para abaratar la producción actual. Dado que los componentes ópticos tienen dimensiones mayores que las de los transistores de silicio modernos, laboratorios como Cornerstone están reutilizando maquinaria de fabricación que antes producía procesadores antiguos (como los chips Pentium 4).
Esta capacidad de reciclar equipos y adaptar el conocimiento técnico de la microelectrónica tradicional servirá para reducir costos y escalar la fabricación masiva de fotónica, estableciendo las bases de la próxima generación de la red global.
